OpenGL 4.5 강좌 - (5) VAO, VBO

지난 시간에는 화면을 단색으로 채우는 방법에 대해 알아봤습니다. 그런데 화면에 도형을 그리려면 어떻게 해야 할까요? 그걸 하려면 새로운 개념을 더 알아야 합니다.

2차원 도형이든 3차원 도형이든간에 컴퓨터가 그것을 그리려면 우선 어떤 형식으로 표현되어야겠죠? OpenGL에서는 모든 도형을 삼각형으로 쪼개서 표현합니다. 왜냐하면 어떤 도형이든 삼각형으로 쪼개서 근사할 수 있기 때문이죠. OpenGL에서는 모든 도형의 기본 단위인 이 삼각형을 Primitive (기초요소) 라고 부릅니다.

삼각형은 3개의 꼭짓점 (Vertex) 으로 나타낼 수 있습니다. 이 점 세개를 선으로 연결하고, 그 선 내부를 채우면 삼각형이 되는 것이죠. 각 꼭짓점은 여러 가지의 속성 (attribute)을 가질 수 있습니다. 예를 들어 각 점의 위치 정보, 색상 정보 또는 텍스쳐 좌표 정보, 노말 (normal, 법선 벡터) 정보 등이죠. 뒤의 두 개가 무엇인지는 차차 알아보도록 합시다

이러한 꼭짓점 정보들을 담고 있는 배열 객체를 VBO (Vertex Buffer Object, 꼭짓점 버퍼 객체) 라고 합니다. 그런데 이 VBO에 담겨 있는 정보는 형식이 정해져 있지 않기 때문에 OpenGL에서는 VBO만 가지고는 이 정보를 삼각형들로 어떻게 해석해야 할지를 모릅니다. 따라서 VBO의 데이터를 어떻게 해석해야 하는지 대한 메타정보를 가지고 있는 객체를 VAO (Vertex Array Object, 꼭짓점 배열 객체) 라고 부릅니다.

이렇게만 말하면 구체적으로 이해가 안 될 것이니 예시를 들어 봅시다.

VBO 만들기

아래와 같은 삼각형 두 개를 화면에 그리고 싶다고 해 봅시다.

[그림 1] 화면에 이렇게 나오도록 만들어 봅시다.

이 삼각형 두 개는 6개의 꼭짓점으로 이루어져 있습니다. 각 삼각형마다 꼭짓점에 시계 반대 방향으로 증가하도록 순서를 부여합시다. 이 순서가 왜 중요한지는 다음 강에서 설명하겠습니다.

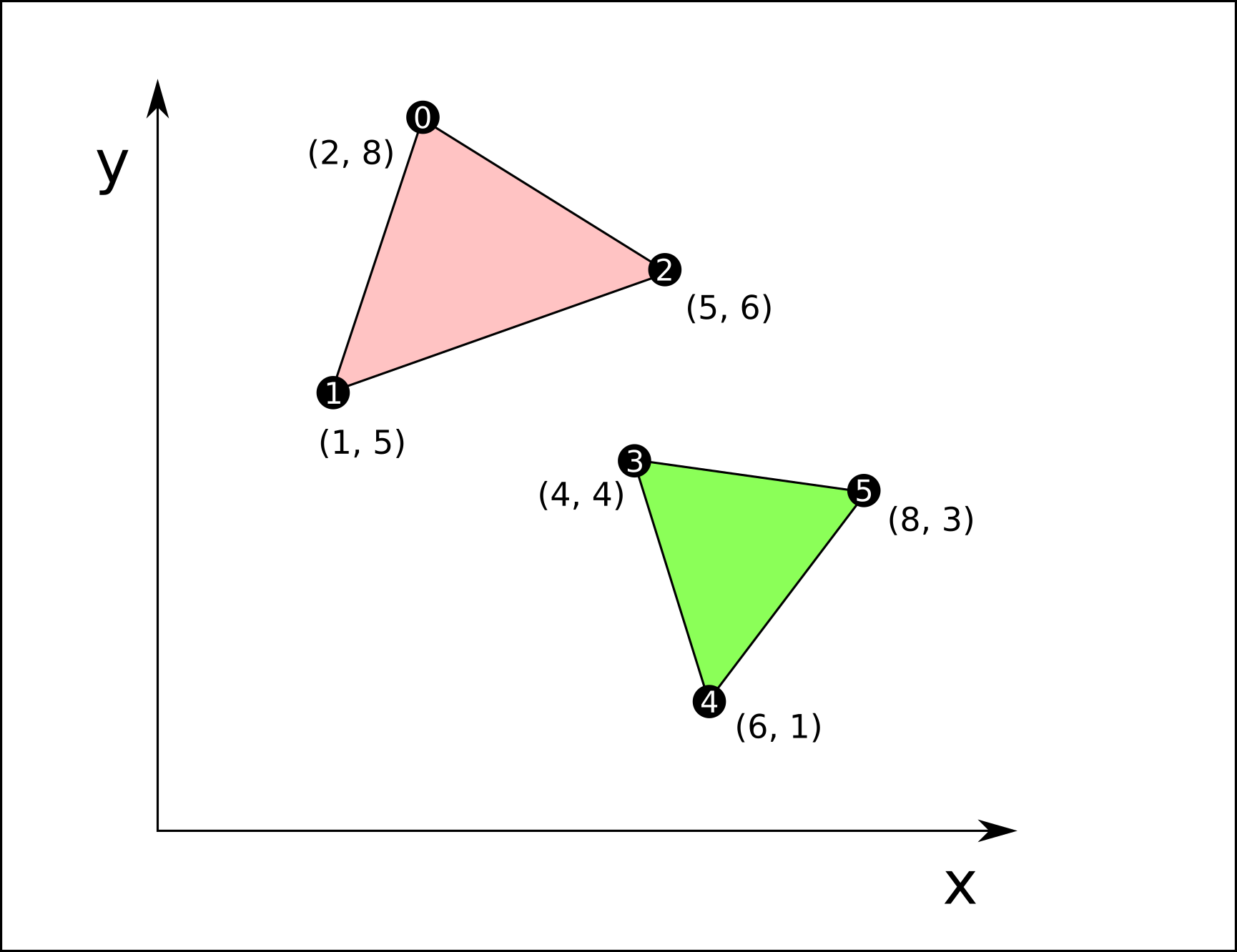

[그림 2] 각 꼭짓점에 순서를 부여한 상태

이 꼭짓점들의 위치를 표현하려면 좌표계가 있어야겠죠?

[그림 3] 각 꼭짓점의 위치를 좌표로 표현함.

이제 이 꼭짓점들을 배열로 표현하려면 어떻게 해야 될까요? 우선 좌표를 담을 수 있는 구조체가 있어야겠죠? 점은 2차원 위치벡터로 표현할 수 있으므로 Vec2d라고 부르겠습니다.

// 2차원 (위치)벡터를 담을 수 있는 구조체
struct Vec2d {
    float x;
    float y;
};

또 삼각형의 색상을 담을 수 있는 구조체도 있어야겠습니다. OpenGL에서 색상은 흔히 0.0 ~ 1.0 사이의 값을 가지는 RGB로 표현되므로 float 3개를 가지도록 만들고 이름은 Color라고 부르겠습니다.

// 색상 정보를 담을 수 있는 구조체
struct Color {
    float r;
    float g;
    float b;
};

한 꼭짓점은 두 개의 속성, 즉 위치와 색상을 가집니다. 따라서 꼭짓점을 표현하는 구조체 Vertex를 아래와 같이 구성하겠습니다.

// 꼭짓점 정보를 담을 수 있는 구조체
struct Vertex {
    Vec2d position;
    Color color;
};

이 구조체를 이용해서 점들을 배열에 넣어 봅시다.

// 삼각형 데이터
const Color pink_color = {1.0f, 0.765f, 0.765f};
const Color green_color = {0.545f, 1.0f, 0.345f};

const Vertex vertices[6] = {
    // 핑크색 삼각형
    Vertex{Vec2d{2.0f, 8.0f}, pink_color},
    Vertex{Vec2d{1.0f, 5.0f}, pink_color},
    Vertex{Vec2d{5.0f, 6.0f}, pink_color},

    // 연두색 삼각형
    Vertex{Vec2d{4.0f, 4.0f}, green_color},
    Vertex{Vec2d{6.0f, 1.0f}, green_color},
    Vertex{Vec2d{8.0f, 3.0f}, green_color},
};

자, 이제 이 정보를 이용해서 VBO를 만들어 보겠습니다. VBO 객체를 만드는 OpenGL 함수는 glCreateBuffers(GLsizei num, GLuint* buffers)입니다. 첫번째 인자는 VBO를 몇 개 만들 것인지, 그리고 두번째 인자로는 생성된 VBO들의 번호를 저장할 배열의 시작 주소를 넘겨 주면 됩니다. 우리는 VBO를 하나만 만들 것이므로 num에는 1을, buffers에는 GLuint타입의 변수의 주소를 넘겨주면 되겠습니다.

// VBO 생성
GLuint my_vbo;
glCreateBuffers(1, &my_vbo);

이렇게 호출하고 난 후, my_vbo에는 새로 생성된 VBO의 번호가 저장될 것입니다. 여기서 중요한 것은 my_vbo는 실제 VBO 객체 그 자체가 아니라, 메모리 어딘가에 저장되어 있는 VBO 객체를 가리키는 정수 값일 뿐입니다. 즉 타입은 GLuint이라는 정수 타입임에도, 포인터같이 쓰인다는 것을 명심해야 합니다. 따라서 이 VBO 객체가 가지는 메모리를 해제하기 위해서는 glDeleteBuffers(GLsizei num, GLuint* buffers)함수를 호출해 줘야 합니다. 인자의 의미는 glCreateBuffers()함수와 같습니다.

// VBO 리소스 해제
glDeleteBuffers(1, &my_vbo);

그럼 my_vbo에 아까 만든 데이터 (vertices 배열) 를 전달해 줘야 합니다. VBO에 데이터를 전달할 떄 쓰는 함수는 glNamedBufferData(GLuint buffer, GLsizeiptr size, const void *data, GLenum usage)입니다. 복잡해 보이니 표로 딱 정리합시다.

이름	뜻
gl	모든 OpenGL 함수 앞에 붙는 접두사
Named	"이름 붙은"이라는 뜻으로, VBO의 번호(Name)를 인자로 받는다는 의미
Buffer	버퍼 (VBO를 가리킴)
Data	데이터를 설정한다는 의미
(	함수 인자 리스트 시작
GLuint buffer,	VBO의 번호
GLsizeiptr size,	VBO를 채울 데이터의 크기 (바이트 단위)
const void *data,	VBO를 채울 데이터의 시작 주소.
GLenum usage	VBO를 어떻게 사용할 것인지를 의미. 자주 쓰는 값으로는 GL_STATIC_DRAW (STATIC은 한 번 데이터를 설정하고 수정하지 않는다는 의미, DRAW는 OpenGL에서 이 데이터를 읽는 용도로 사용한다는 의미이다) 가 있다.
)	함수 인자 리스트 끝

첫번째 인자는 my_vbo를, 두번째 인자는 vertices 배열의 바이트 단위의 크기, 세번째 인자는 vertices 배열의 시작 주소, 네번쨰는 GL_STATIC_DRAW를 넘겨 주면 된다는 것을 알 수 있겠습니다.

// VBO에 데이터 전달
glNamedBufferData(my_vbo, sizeof(vertices), vertices, GL_STATIC_DRAW);

이 함수 호출은 그래픽 카드로 데이터를 복사하는 작업이니, 실행 시간이 오래 걸립니다. 따라서 매 프레임마다 호출할 수 없고, 미리 만들어 놓아야 합니다. 또 하나 명심해야 할 점은 GL_STATIC_DRAW를 사용할 경우, 한번 설정한 데이터는 변경할 수 없다는 것입니다. 따라서 데이터를 수정할 예정이라면, GL_DYNAMIC_DRAW를 사용해야 합니다.

VAO 만들기

이렇게 데이터를 전달하는 방식으로 알 수 있듯이, VBO는 꼭짓점 데이터를 단순한 바이트 배열 또는 메모리 한 뭉태기로 볼 뿐, 내부 구조에 대해서는 알지 못합니다. 따라서 VBO의 데이터를 OpenGL에서 해석하고 사용하기 위해서는 VAO를 사용해야 합니다.

우선 VAO 생성과 파괴는 VBO의 것과 유사합니다. 생성은 glCreateVertexArrays(), 파괴는 glDeleteVertexArrays()를 이용하면 됩니다.

// VAO 생성
GLuint my_vao;
glCreateVertexArrays(1, &my_vao);

// VAO 리소스 해제
glDeleteVertexArrays(1, &my_vao);

VAO의 구조는 꽤 복잡합니다. 일단 이번 강에 필요한 기능들만 간추려서 그림으로 표현해 봤습니다.

[그림 4] VAO의 기본적인 구조

위 그림에서 알 수 있듯이 VAO에는 속성 (attribute)(왼쪽)과 VBO 바인딩 (VBO binding)(오른쪽) 두 종류의 슬롯이 있습니다. '속성 (attribute)'은 꼭짓점의 속성을 의미하는 것으로, 0번 속성은 위치, 1번 속성은 색상.. 과 같은 식으로 할당할 수 있습니다. 각 VBO 바인딩 슬롯에는 VBO를 연결(바인딩)할 수 있습니다. 각 속성에는 최대 1개의 VBO 바인딩을 연결하고, 그 VBO 바인딩에 연결된 VBO를 어떻게 해석해야 하는지에 대한 형식 (format) 정보를 설정할 수 있습니다.

이렇게만 말하면 이해가 어려우니 VAO를 실제로 만들어 봅시다.

VBO를 VAO의 슬롯에 바인딩하기 위해서는 glVertexArrayVertexBuffer(GLuint vaobj, GLuint bindingindex, GLuint buffer, GLintptr offset, GLsizei stride) 함수를 사용합니다. vaobj에는 VAO의 번호, bindingindex에는 몇 번째 VBO 바인딩 슬롯에 바인딩할 것인지, buffer는 바인딩할 VBO의 번호, offset (시작 위치) 은 VBO의 몇 번째 바이트부터 사용할 것인지, 그리고 stride ("보폭") 는 꼭짓점 n의 데이터와 꼭짓점 n+1의 데이터 사이의 간격, 즉 VBO의 한 원소의 크기가 몇 바이트인지를 나타냅니다.

offset과 stride의 개념이 아직 잘 와닿지 않으신다면, 아래 그림을 봐 주세요.

[그림 5] VBO 내부의 데이터 구조

우리는 my_vao의 0번째 바인딩에다가 my_vbo를 바인딩할 것이고, Vertex vertices[6] 배열을 그대로 VBO에 복사했으니 offset은 0, stride는 Vertex 구조체의 크기가 되겠죠?

// VAO의 0번 VBO로 my_vbo를 바인딩할 것임
const int MY_VBO_BINDING = 0;

// my_vbo를 my_vao의 0번 VBO binding에 바인딩하기
glVertexArrayVertexBuffer(my_vao, MY_VBO_BINDING, my_vbo, 0, sizeof(Vertex));

이 함수를 호출하고 난 후에는 그림이 아래와 같이 됩니다.

0번 VBO 바인딩에 my_vbo가 연결되었다.

0번 (MY_VBO_BINDING번) VBO 바인딩이 활성화 (초록색) 되고, 그곳에 my_vbo가 연결되었습니다.

이제 이 VBO 바인딩을 속성(attribute)으로 연결해 봅시다. 0번 속성에는 위치 (position), 1번 속성에는 색상 (color)를 연결할 것입니다. 속성과 VBO 바인딩을 연결하기 전, 우선 속성을 활성화 (enable) 해야 합니다. 활성화는 glEnableVertexArrayAttrib() 함수를 통해 할 수 있습니다. 두번째 인자에 몇 번째 속성을 활성화할 것인지를 넘겨줍니다.

// 0번 attribute로 position을 설정할 것임
const int POSITION_ATTRIBUTE_INDEX = 0;

// my_vao의 0번 attribute 활성화
glEnableVertexArrayAttrib(my_vao, POSITION_ATTRIBUTE_INDEX);

이렇게 하면 아래와 같이 0번 (POSITION_ATTRIBUTE_INDEX번) 속성 (attribute) 이 활성화됩니다.

0번 속성이 활성화되었다.

속성과 VBO 바인딩을 연결하려면 glVertexArrayAttribBinding() 함수를 사용합니다. 두번째 인자로 속성의 번호, 세번째 인자로 VBO 바인딩의 번호를 넘겨주면 그 두 개가 연결됩니다.

// my_vao의 0번 attribute로 my_vbo의 데이터를 바인딩
glVertexArrayAttribBinding(my_vao, POSITION_ATTRIBUTE_INDEX, MY_VBO_BINDING);

이 함수를 호출하고 난 후에는 그림이 아래와 같이 됩니다.

0번 속성과 0번 VBO 바인딩이 서로 연결되었다.

여기서 끝이 아닙니다. 0번 속성에서 my_vbo를 사용하라는 명령은 내렸지만, VAO에서 아직도 my_vbo의 형식 (format) 을 모르고 있기 때문입니다. 이 형식을 지정해주기 위해 glVertexArrayAttribFormat(GLuint vaobj, GLuint attribindex, GLint size, GLenum type, GLboolean normalized, GLuint relativeoffset) 함수를 사용합니다. 복잡하니까 다시 표로 정리해 봅시다.

이름	뜻
gl	모든 OpenGL 함수 앞에 붙는 접두사
VertexArray	VAO (Vertex Array Object) 를 의미함.
Attrib	속성 (Attribute) 을 의미함.
Format	형식 (Format) 을 의미함.
(	함수 인자 리스트 시작
GLuint vaobj,	VAO의 번호
GLuint attribindex,	몇 번째 VAO 속성의 포맷을 설정할 것인지.
GLint size,	이 속성에 꼭짓점 하나에 값이 몇 개 있는지를 나타냄. 1, 2, 3, 4 중의 하나여야 함. 예를 들어 2차원 위치 데이터 (x, y)라면 2, RGB 색상 데이터라면 3. [그림 5]를 참조
GLenum type,	이 속성의 값의 타입 (GL_FLOAT, GL_DOUBLE 등)
GLboolean normalized,	GL_FALSE로 통일
GLuint relativeoffset	각 꼭짓점 데이터의 시작점에서 몇 바이트를 들어가야 속성 값이 나오는지를 나타냄. [그림 5]를 참조
)

우리는 my_vao의 0번 속성에 2개의 float형 원소 (x, y)를 가지는 position을 설정하려고 하므로, vaobj = my_vao, attribindex = 0, size = 2, type = GL_FLOAT, relativeoffset은 position 멤버가 struct Vertex 구조체 내에서 가지는 위치가 되겠습니다. 이 오프셋은 position이 Vertex의 첫 멤버이기 때문에 0이지만, 나중에 Vertex에 새로운 멤버가 추가될 경우 이 값이 바뀔 수 있기 때문에 하드코딩하지 않고 offsetof라는 C 표준 매크로를 사용하겠습니다. offsetof(S, m)은 S라는 구조체에서 m이라는 멤버가 가지는 오프셋 값을 나타냅니다.

// my_vao의 0번 attribute에 바인딩된 vbo (my_vbo)를 어떻게 해석할지(format)를 설정
glVertexArrayAttribFormat(my_vao,                      // VAO 번호
                          POSITION_ATTRIBUTE_INDEX,    // VAO attribute 번호
                          2,                           // 벡터의 원소 개수
                          GL_FLOAT,                    // 원소의 타입
                          GL_FALSE,                    // normalized
                          offsetof(Vertex, position)); // Vertex 내의 position 멤버의 위치

여기까지 했다면 1번 속성에 color를 설정하는 것도 감이 잡힐 것입니다. 이 부분은 설명 없이 코드만 보여드릴 테니 각 함수 인자가 어떤 의미를 가지는지 복습해 보세요.

// 1번 attribute로 color를 설정할 것임
const int COLOR_ATTRIBUTE_INDEX = 1;

// my_vao의 1번 attribute 활성화
glEnableVertexArrayAttrib(my_vao, COLOR_ATTRIBUTE_INDEX);

// my_vao의 1번 attribute로 my_vbo의 데이터를 바인딩
glVertexArrayAttribBinding(my_vao, COLOR_ATTRIBUTE_INDEX, MY_VBO_BINDING);

// my_vao의 1번 attribute에 바인딩된 vbo (my_vbo)를 어떻게 해석할지(format)를 설정
glVertexArrayAttribFormat(my_vao,                     // VAO 번호
                            COLOR_ATTRIBUTE_INDEX,    // VAO attribute 번호
                            3,                        // 벡터의 원소 개수
                            GL_FLOAT,                 // 원소의 타입
                            GL_FALSE,                 // normalized
                            offsetof(Vertex, color)); // Vertex 내의 color 데이터의 위치

여기까지 하면 아래 그림과 같이 VAO의 0번과 1번 속성에 각각 my_vbo의 position과 color가 배정됩니다. 이로서 VAO가 완성되었습니다.

완성된 VAO의 모습

다음 강에서는 이 VAO를 사용해서 실제로 화면에 삼각형을 그려보도록 하겠습니다!

여기까지 전체 코드 (main.cpp):

#include <iostream>

#define GLFW_INCLUDE_NONE
#include <GLFW/glfw3.h>
#include <glad/glad.h>

// 2차원 (위치)벡터를 담을 수 있는 구조체
struct Vec2d {
    float x;
    float y;
};

// 색상 정보를 담을 수 있는 구조체
struct Color {
    float r;
    float g;
    float b;
};

// 꼭짓점 정보를 담을 수 있는 구조체
struct Vertex {
    Vec2d position;
    Color color;
};

int main() {

    // GLFW 초기화
    if (!glfwInit()) {
        std::cerr << "GLFW Initialization Failed!\n";
        return -1;
    }

    // OpenGL 4.5 Core Profile 버전 설정
    glfwWindowHint(GLFW_CONTEXT_VERSION_MAJOR, 4);
    glfwWindowHint(GLFW_CONTEXT_VERSION_MINOR, 5);
    glfwWindowHint(GLFW_OPENGL_PROFILE, GLFW_OPENGL_CORE_PROFILE);

    // 창 띄우기
    GLFWwindow* window = glfwCreateWindow(640, 480, "My Title", NULL, NULL);
    if (!window) {
        std::cerr << "Create Window Failed!\n";
        glfwTerminate();
        return -1;
    }

    // 창에 OpenGL Context 설정하기
    glfwMakeContextCurrent(window);
    gladLoadGL();

    // V-Sync 설정하기 (Screen Tearing 방지)
    glfwSwapInterval(1);

    // 삼각형 데이터
    const Color pink_color = {1.0f, 0.765f, 0.765f};
    const Color green_color = {0.545f, 1.0f, 0.345f};

    const Vertex vertices[6] = {
        // 핑크색 삼각형
        Vertex{Vec2d{2.0f, 8.0f}, pink_color},
        Vertex{Vec2d{1.0f, 5.0f}, pink_color},
        Vertex{Vec2d{5.0f, 6.0f}, pink_color},

        // 연두색 삼각형
        Vertex{Vec2d{4.0f, 4.0f}, green_color},
        Vertex{Vec2d{6.0f, 1.0f}, green_color},
        Vertex{Vec2d{8.0f, 3.0f}, green_color},
    };

    // VBO 생성
    GLuint my_vbo;
    glCreateBuffers(1, &my_vbo);

    // VBO에 데이터 전달
    glNamedBufferData(my_vbo, sizeof(vertices), vertices, GL_STATIC_DRAW);

    // VAO 생성
    GLuint my_vao;
    glCreateVertexArrays(1, &my_vao);

    // VAO의 0번 VBO로 my_vbo를 바인딩할 것임
    const int MY_VBO_BINDING = 0;

    // my_vbo를 my_vao의 0번 VBO binding에 바인딩하기
    glVertexArrayVertexBuffer(my_vao, MY_VBO_BINDING, my_vbo, 0, sizeof(Vertex));

    // 0번 attribute로 position을 설정할 것임
    const int POSITION_ATTRIBUTE_INDEX = 0;

    // my_vao의 0번 attribute 활성화
    glEnableVertexArrayAttrib(my_vao, POSITION_ATTRIBUTE_INDEX);

    // my_vao의 0번 attribute로 my_vbo의 데이터를 바인딩
    glVertexArrayAttribBinding(my_vao, POSITION_ATTRIBUTE_INDEX, MY_VBO_BINDING);

    // my_vao의 0번 attribute에 바인딩된 vbo (my_vbo)를 어떻게 해석할지(format)를 설정
    glVertexArrayAttribFormat(my_vao,                       // VAO 번호
                              POSITION_ATTRIBUTE_INDEX,     // VAO attribute 번호
                              2,                            // 벡터의 원소 개수
                              GL_FLOAT,                     // 원소의 타입
                              GL_FALSE,                     // normalized
                              offsetof(Vertex, position));  // Vertex 구조체 내의 position 데이터의 위치

    // 1번 attribute로 color를 설정할 것임
    const int COLOR_ATTRIBUTE_INDEX = 1;

    // my_vao의 1번 attribute 활성화
    glEnableVertexArrayAttrib(my_vao, COLOR_ATTRIBUTE_INDEX);

    // my_vao의 1번 attribute로 my_vbo의 데이터를 바인딩
    glVertexArrayAttribBinding(my_vao, COLOR_ATTRIBUTE_INDEX, MY_VBO_BINDING);

    // my_vao의 1번 attribute에 바인딩된 vbo (my_vbo)를 어떻게 해석할지(format)를 설정
    glVertexArrayAttribFormat(my_vao,                       // VAO 번호
                              COLOR_ATTRIBUTE_INDEX,        // VAO attribute 번호
                              3,                            // 벡터의 원소 개수
                              GL_FLOAT,                     // 원소의 타입
                              GL_FALSE,                     // normalized
                              offsetof(Vertex, color));     // Vertex 구조체 내의 color 데이터의 위치

    // 렌더 루프
    while (!glfwWindowShouldClose(window)) {
        // 화면 노란색으로 채우기
        GLfloat color[4] = {1.0, 1.0, 0.0, 1.0};
        glClearNamedFramebufferfv(0, GL_COLOR, 0, &color[0]);

        // Front Buffer와 Back Buffer Swap하기
        glfwSwapBuffers(window);

        // 사용자 입력 받아오기
        glfwPollEvents();
    }

    // VAO와 VBO 리소스 해제
    glDeleteVertexArrays(1, &my_vao);
    glDeleteBuffers(1, &my_vbo);

    // 창 리소스 해제
    glfwDestroyWindow(window);

    // GLFW 리소스 해제
    glfwTerminate();
    return 0;
}
